东风153型24米高空作业车 主要参数
|
车型概述 |

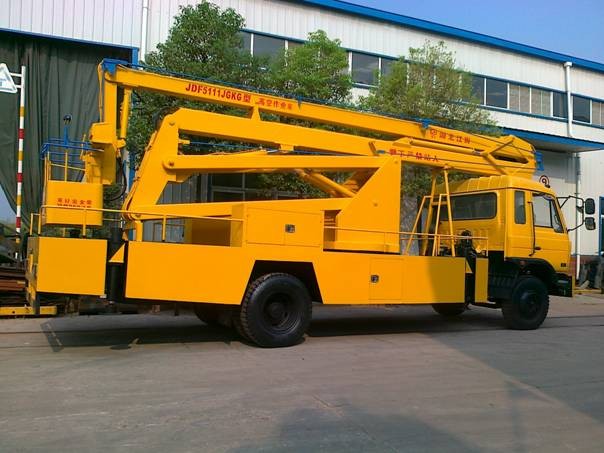

东风24米高空作业车是我厂采用东风原装EQ1120GLJ底盘基础上加装上装部分而成，整车外形美观，是市政环卫部门的理想用车。 |
|
整车型号 |
JDF5111JGKG高空作业车 |
底盘型号 |
EQ1120GLJ二类 |
|
质量参数
(kg) |
额定装载质量 |
/ |
外形尺寸(mm) |
9420×2470×3750 |
|
整车整备质量 |
11200 |
厢体尺寸(mm) |
/ |
|
最大总质量 |
11395 |
轴 距 (mm) |
5100 |
|
发动机
参 数 |
型号 |
B190 33 |
排放标准 |
国Ⅲ |
|
功率/排量 |
140/5900 |
生产厂家 |
东风康明斯发动机有限公司 |
|
选装发动机 |
ISDe185 30（136/6700）ISDe180 30（132/4500）YC6J180-30（132/6500） |
|
性能参数 |
最高车速(km/h) |
90 |
轮距(mm) |
前 桥 |
1750 |
|
最大爬坡度(%) |
23 |
后 桥 |
1586 |
|
百公里油耗(L) |
9 |
悬长(mm) |
前 悬 |
1250 |
|
空车驻坡度(%) |
20 |
后 悬 |
3070 |
|
最小转弯直径(m) |
13 |
行驶角(°) |
接近角 |
34 |
|
最小离地间隙(mm) |
180 |
离去角 |
13 |
|
底盘配置 |
G型大徽标豪华车身，280幅面双层车架，东风六档箱，3.6T前桥，9T后桥，加厚钢板，900-20轮胎 |
|
专用功能 |
最大作业高度 |
24 |
最大作业幅度 |
8.5m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360 |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000-2000kg（选装） |
|
最大起吊高度 |
8.8m（选装） |
支腿横向跨距 |
3.25m |
|
上臂最大升角 |
70 |
下臂最大升角 |
140 |
整车概述：
1. 随车安装四支H型推拉式液压支腿，稳定性更强，三节折臂式，部分关键处采用高强度钢板；
2. 工作斗平衡方式：外置拉杆强制平衡；
4. 主要液压、电气元件在保证安全和质量前提下，采用国产件；
5. 支腿可单独操纵又可联动；
6. 上部与支腿操作之间有互锁装置，支腿没有打开不能执行上部所有操作；
7. 操作系统：设有上下两个操作台，360°全方位旋转转台，并可选装无线遥控操作，上车车辆启动和熄火控制；上装操作可选用无极调速；工作斗额定载荷 2000kg.
8. 下部均设有安全应急系统；
9. 举升液压油缸采用进口密封件，工件斗在升降、旋转过程中平稳过渡，不发抖不摇晃，安全性更好
10. 上下均带操作系统，手电两用，可自由调节。工作斗中带操纵装置，可在工作斗中操控升降、旋转；
11. 采用加强型东风、江铃、庆铃等专用底盘，整车一体化设计，承载力强、可靠性高。
12. 该升降车作业结构简单，操作方便，安全可靠，外型美观，广泛适用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。 |
