江铃12米高空作业车主要技术性能参数
(注：该车同款型号也可制作13.5米作业高度，2节臂，均有公告）
|
车型概述 |

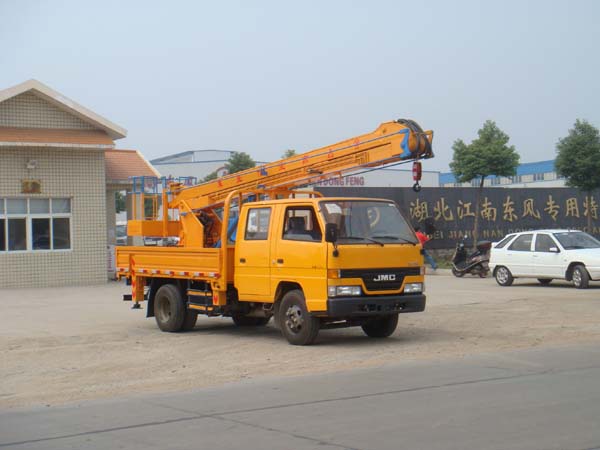

江铃高空作业车是我厂采用江铃原装JX1060TSG23底盘基础上改装而成，整车外形美观，功能强大，安全系数高，拥有多项先进作业安全功能，确保操作人员的作业安全，是市政管理、供电维修、交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。 |
|
整车型号 |
JDF5051JGKJ型高空作业车 |
底盘型号 |
JX1060TSG23 |
|
质量参数
(kg) |
额定装载质量 |
/ |
外形尺寸(mm) |
7150×1950×2995 |
|
整车整备质量 |
4340 |
厢体尺寸(mm) |
/ |
|
最大总质量 |
4665 |
轴 距 (mm) |
3360 |
|
发动机
参 数 |
型号 |
JX493ZLQ3A |
型 式 |
直列四缸柴油机 |
|
功率/排量 |
85/2771 |
生产厂家 |
江铃汽车股份有限公司 |
|
性能参数 |
最高车速(km/h) |
95 |
轮距(mm) |
前 桥 |
1385 |
|
最大爬坡度(%) |
23 |
后 桥 |
1425 |
|
百公里油耗(L) |
9 |
悬长(mm) |
前 悬 |
1015 |
|
空车驻坡度(%) |
20 |
后 悬 |
1855 |
|
最小转弯直径(m) |
13 |
行驶角(°) |
接近角 |
27 |
|
最小离地间隙(mm) |
180 |
离去角 |
14 |
|
排放依据 |
GB17691-2005国Ⅲ, GB3847-2005 |
转向形式 |
方向盘 |
|
驾驶室说明 |
平头全金属封闭式驾驶室，司机座椅前后可调整，全景曲面式挡风玻璃。 |
|
专用功能 |
最大作业高度 |
12m |
最大作业幅度 |
5.7m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360 |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000kg（选装） |
|
轮 胎 |
7.00R16LT |
前伸500mm |
以上所列参数供用户选购参考，江南东风公司保留改进产品的权利。
※ 采用江铃底盘加装上装部分而成；
※ 液压式二节折叠臂，最大作业高度14米，作业辐度5.7米；
※ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便；
※ 随车安装四个液压支腿，以保证整车在操作时的稳定性与安全性；
※ 支腿与工作臂互锁，安全可靠，防止误操作过位；
※ 工作斗、转台上下两处均可操作，工作斗载荷200千克；
※ 选装吊钩，吊1吨，360度回转，并装有手油门；
※ 本车结构简单、操作灵活方便，广泛用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。
|
